ATmega8u2ユニット化キット

商品名 Madoelec USBmega8u2(ATmega8u2ユニット化キット)
⇒在庫あとのこり数セットでございます!!　⇒　売り切れましたm(. .  )m
価格 ５００円[送料は同梱品があってもメール便８０円]

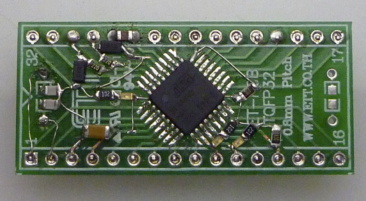

商品説明 Arduino UNOのUSB-シリアルコンバーター部はATmega8u2を中心に構成されています。このキットはATmega8U2をユニット化したもので、ユニット単体での使用はもちろん、他のMCUと組み合わせることで能力を発揮します。とくに当店お取り扱いのAE-ATMEGA Madoelec Selection(秋月AE-ATMEGA基板用部品セット)に組み合わせるとArduino UNOライクになります。
組み立て方は発案者のComopyさまの記事をご覧ください。丁寧でわかりやすい説明を公開なさっています。

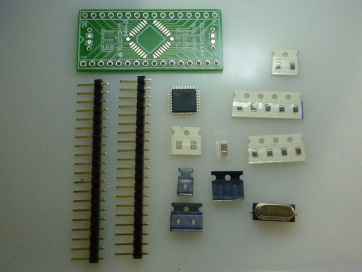

●パーツリスト●
　１．ATMega8u2-au＋16MHzのクリスタル(底面絶縁フィルム付き)＋18pF×４個
　２．TQFP32⇔DIP32(600mil.)変換基板
　３．チップコンデンサ100uF　×　１個
　４．　　　〃　　　　0.01uF　×　２個
　4.5．　　　〃　　　　0.1uF　×　２個
　５．　　　〃　　　　1uF　×　２個
　６．チップ抵抗22Ω　×　４個
　７．　　　〃　1KΩ　 ×　６個
　８．　　　〃　10KΩ　×　４個
　９．　　　〃　68Ω(改造用おまけ)　×　２個
１０．チップLED(Yellow)　×　４個
１１．チップLED(Green)　×　２個
１２．φ0.2mmすずめっき銅線
１３．20PIN細ピンヘッダ　×　２本
　　　(ブレッドボードにも挿しやすい!!ICソケット挿入可)
１４．ロープロファイルピンヘッダ　×　２本
　　　(AE-ATmega直はんだ用(対応する丸ピンICソケットには入りません))
１５．ツェナーダイオード3V3　×　２個
１６．φ0.3mmやに入り糸はんだ少し
１７．USBコネクタB＋１６ホール取り付け基板(おまけ品)
●お知らせ●
キットを構成する部品の単品でのご購入をご希望のお客さまからのお問い合わせがございますが少しずつオークションに出品していってます。
